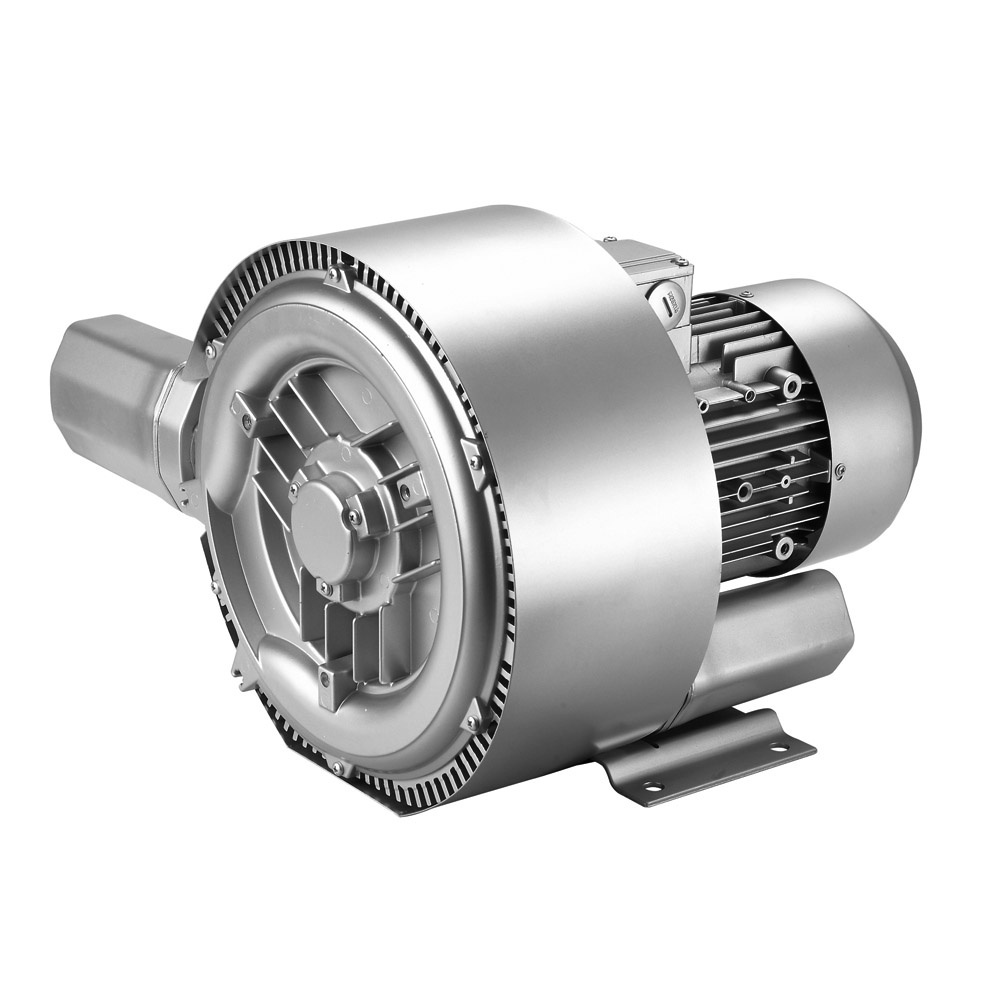

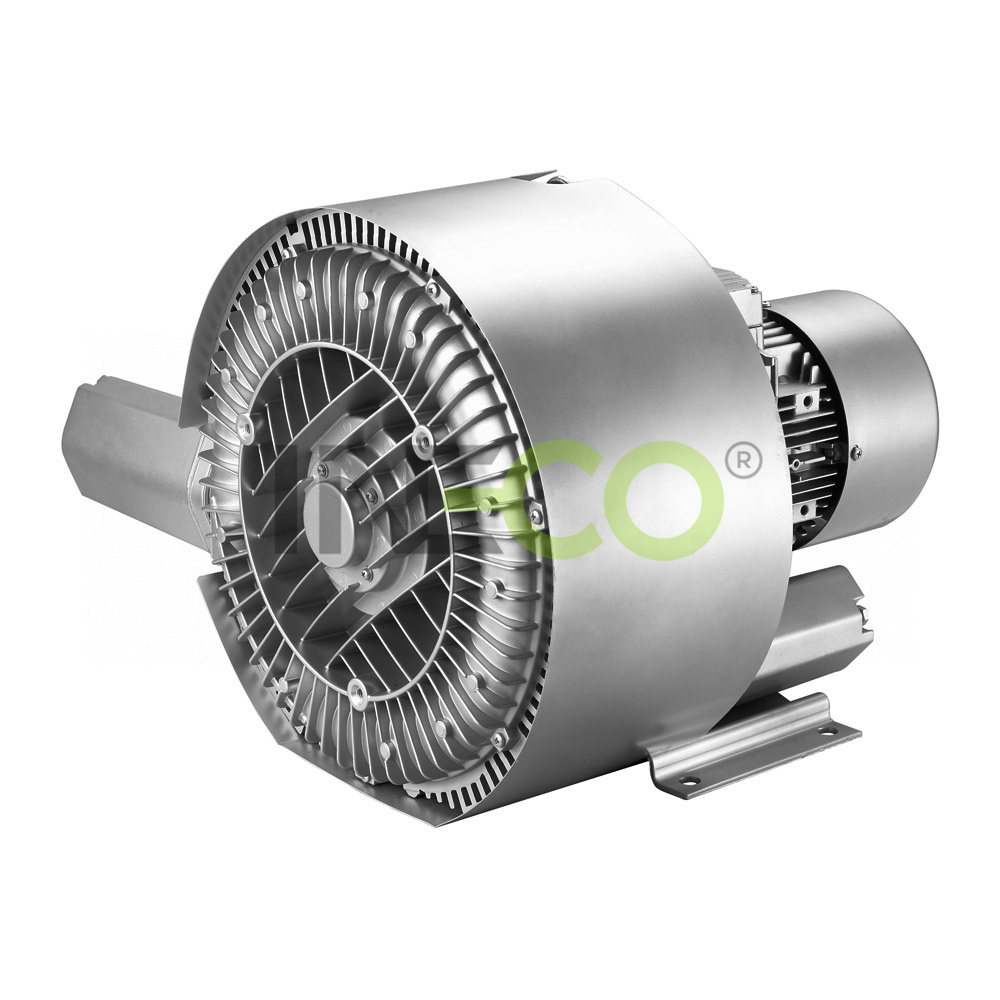

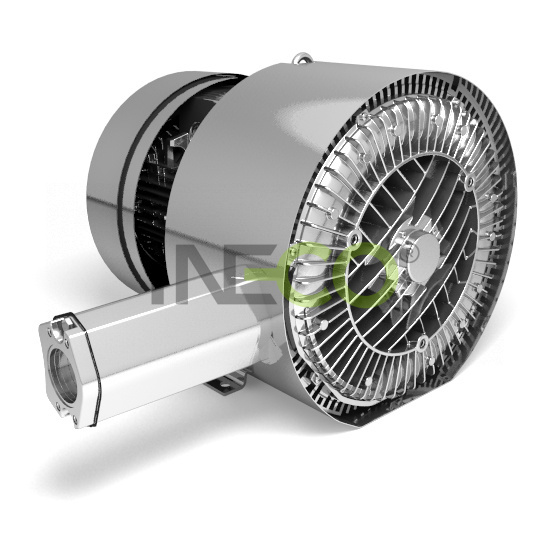

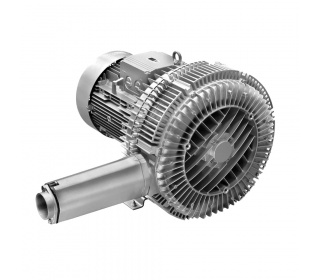

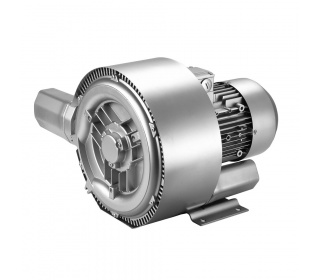

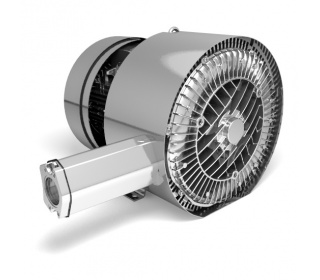

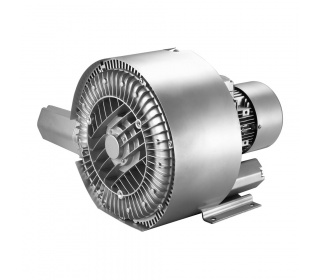

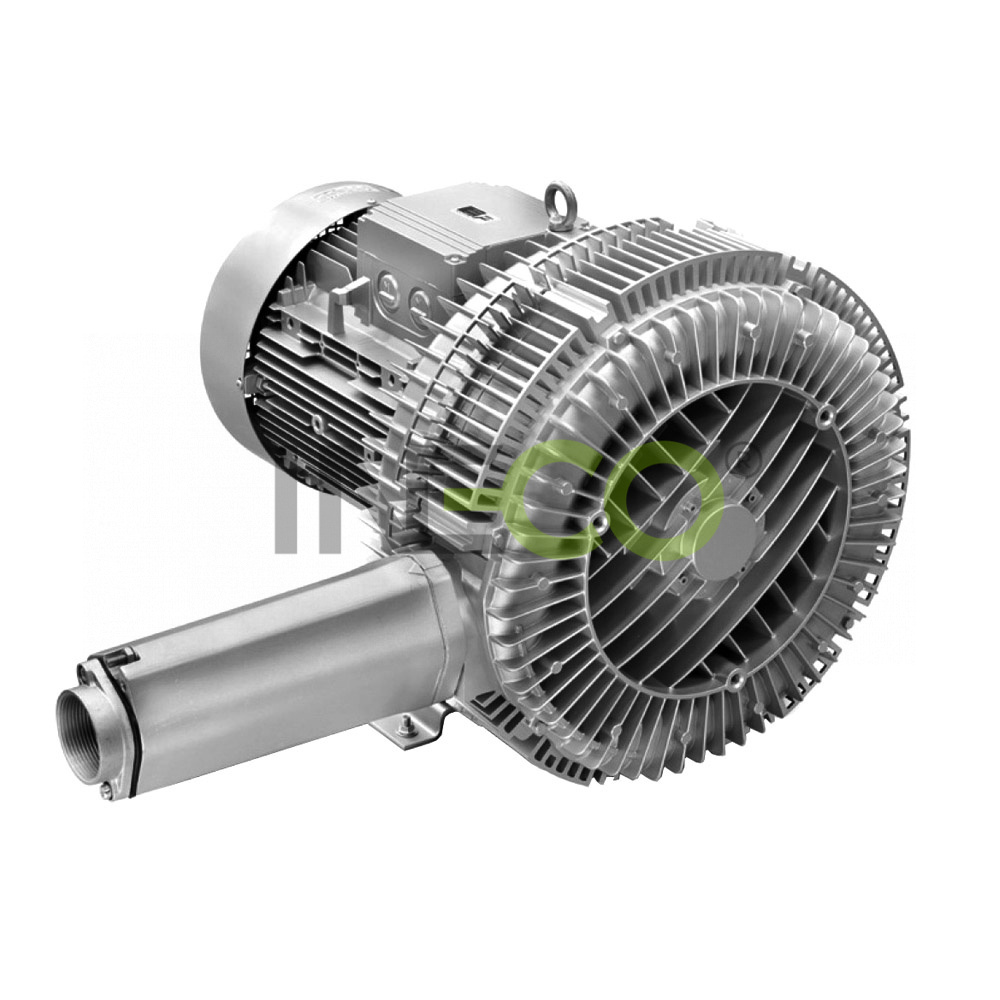

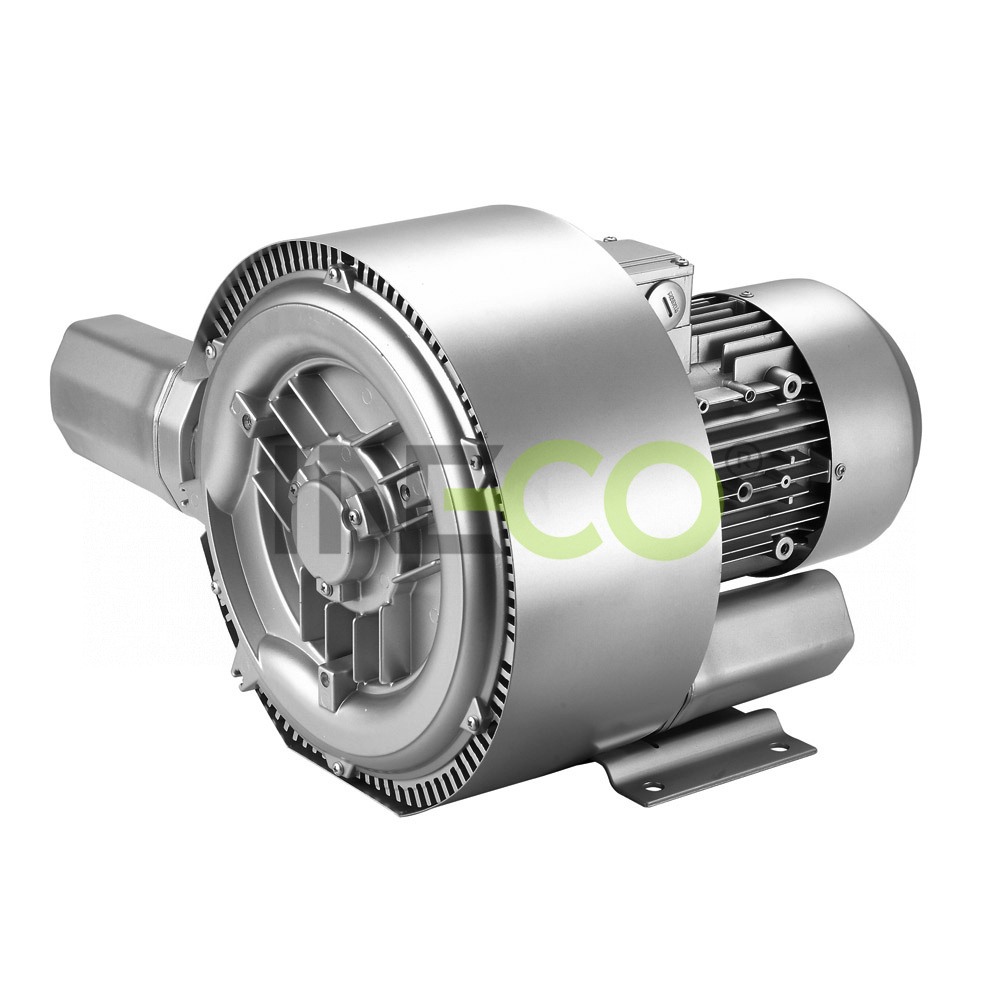

Zweistufige Seitenkanalverdichter / Vakuumpumpen INW
Merkmale:
- umfangsreiche Verwendung
- geringe Ansprüche an Wartung
- ölfreier Betrieb
- geringe Geräuschentwicklung
- geringe Gewicht
- große Auswahl an Typen und Leistungen
- einfache Montage und Demontage
- Minimum der beweglichen Teile
- breites Spektrum der Anwendungen - ob Verdichter oder Luftpumpe
Anwendungsbereich:
- Belüftungsverfahren in den Abwasserkläranlagen
- Sauerstoffanreicherung des Zuchtteichwassers
- Schwimmbecken – Unterwassermassage, Luftsprudelbad, Filterspülung
- Durchmischen (Belüftung) der Lösungen beim Galvanisierungsverfahren
- Staubsammlung, Luft-Messer
- Druckluftförderung des Mehles, Weizens und Granulats, der Kapseln, der synthetischen Fasern, usw.
- Vakuum-Reinigungssystem – Industriesauger, Filterreinigung
- Elektroindustrie - Abblasen der Komponenten, gedruckten Schaltungen
- Textilindustrie – Absaugung der Produktionsabfälle
- Gesundheitstechnik– zahnärztliche Absaugeanlagen
- Handhabung mithilfe von Saugbogen, Blättern und Haltung der Gegenstände mit Vakuum, Verpacken durch Heißluftschrumpfen
- Drucktechnik – Halten der Blätter mit Unterdruck
Arbeitsweise:

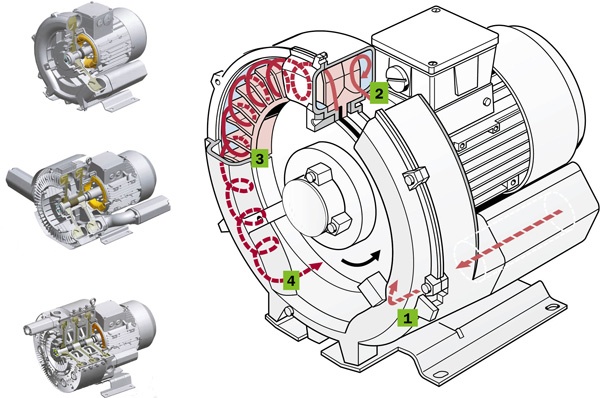

Das Gas wird in den Innenraum des Geräts durch Saugstutzen mit einem integrierten Schalldämpfer angesaugt (1). Im Seitenkanal (2) wird ihm vom Laufrad (3) seine Geschwindigkeit abgegeben und das Gas wird zugleich durch die Fliehkraft an Umfang des Verdichtungsraums gedrückt. Auf diese Art, in der Spirale wird das Gas wieder bis zum Druckstutzen (4) gedrückt, durch den es nach außen austritt. Im Falle der mehrstufigen Verdichter fließt das Gas durch mehr aufeinander folgende Verdichtungsräume durch, womit höhere Druckdifferenzen erreicht werden.
| Typ | Saug- leis- tung (m3/h) |
Druck/ Vakuum (mbar) |
Motor (IP55), 50 Hz, (60 Hz)* | Geräuschent- wicklung (dB) |
Ge-
wicht (kg) |
Anschluss dichters winde) |
||
|
Aufnahmel- eistung |
Spannung | Strom | ||||||
| (kW) | (V) | (A) |
||||||
|
Dreiphasig |
||||||||
| INW 220 H26 | 88 | 240/210 | 0,7 | 200-240 ∆ / 345-415 Y | 3,8 ∆ / 2,2 Y | 55 | 15 | G 1¼” |
| INW 320 H26 | 110 | 230/200 | 0,85 | 200-240 ∆ / 345-415 Y | 4,2 ∆ / 2,4 Y | 58 | 17 | G 1¼” |
| INW 320 H36 | 110 | 290/280 | 1,3 | 200-240 ∆ / 345-415 Y | 5,7 ∆ / 3,3 Y | 58 | 20 |
G 1¼” |
| INW 420 H36 | 150 | 280/280 | 1,6 | 200-240 ∆ / 345-415 Y | 7,5 ∆ / 4,3 Y | 66 | 24 | G 1½” |
| INW 420 H46 | 150 | 420/330 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ /5,6 Y | 66 | 27 | G 1½” |
| INW 520 H46 | 230 | 410/340 | 3,0 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 72 | 39 | G 2” |
| INW 520 H57 | 230 | 440/390 | 4,0 | 345-415 ∆ | 9,5 ∆ / 5,5 Y | 72 | 43 | G 2” |
| INW 720 H16 | 320 | 190/200 | 2,2 | 200-240 ∆ / 345-415 Y | 9,7 ∆ / 5,6 Y | 73 | 42 | G 2” |
| INW 720 H26 | 320 | 260/280 | 3,0 | 200-240 ∆ / 345-415 Y | 12,5 ∆ / 7,2 Y | 73 | 47 | G 2” |
| INW 720 H37 | 320 | 380/360 | 4,3 | 345-415 ∆ | 10,0 ∆ / 5,8 Y | 73 | 53 | G 2” |
| INW 720 H47 | 320 | 500/440 | 5,5 | 345-415 ∆ | 13,3 ∆ / 7,7 Y | 73 | 66 |
G 2” |
| INW 720 H57 | 320 | 570/440 | 7,5 | 345-415 ∆ | 16,7 ∆ / 9,6 Y | 73 | 71 | G 2” |
| INW 820 H17 | 520 | 260/280 | 5,5 | 345-415 ∆ / 600-720 Y | 13,3 ∆/ 7,7 Y | 74 | 83 | G 2½” |
| INW 820 H27 | 520 | 400/400 | 7,5 | 345-415 ∆ / 600-720 Y | 16,7 ∆/ 9,6 Y | 74 | 85 | G 2½” |
| INW 820 H37 | 520 | 600/430 | 11,0 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 111 | G 2½” |
| INW 820 H47 | 520 | 670/460 | 15,0 | 345-415 ∆ / 600-720 Y | 32,5 ∆/ 18,8 Y | 74 | 120 | G 2½” |
| INW 920 H17 | 1110 | 270/300 | 12,5 | 345-415 ∆ / 600-720 Y | 28,0 ∆/ 16,2 Y | 74 | 187 | G 4” |
| INW 920 H27 | 1110 | 370/410 | 16,5 | 345-415 ∆ / 600-720 Y | 35,0 ∆/ 20,0 Y | 74 | 189 | G 4” |
| INW 920 H37 | 1110 | 500/440 | 20,0 | 345-415 ∆ / 600-720 Y | 40,0 ∆/ 23,0 Y | 74 | 191 |
G 4” |
| INW 920 H47 | 1110 | 590/440 | 25,0 | 345-415 ∆ / 600-720 Y | 52,0 ∆/ 30,0 Y | 74 | 193 |
G 4” |
| Einphasig | ||||||||
| INW 220 A21 | 88 | 240/210 | 0,7 | 200-240 | 4,5 | 55 | 16 | G 1¼” |
| INW 320 A31 | 120 | 280/240 | 1,1 | 200-240 | 7,3 | 58 | 17 | G 1¼” |
| INW 420 A31 | 150 | 290/280 | 1,5 | 200-240 | 9,0 | 66 | 27 | G 1½” |
* 60 Hz Angaben auf Anforderung.
Verdichter und Vakuumpumpen INW mit SeitenkanalDatenblätter (pdf/2MB)
Hochdruck Verdichter / Vakuumpumpen mit Seitenkanal INW werden als Luftpumpe oder Verdichter im Dauerbetrieb mit der in der Arbeitskurve angeführten Leistung eingesetzt. Zur Verfügung stehen Motoren in standardmäßiger Ausführung für die Eingangsspannung: 50 Hz und 60 Hz. Die Verdichter / Vakuumpumpen verfügen der internationalen Klassifizierung nach über folgende Schutzart: IP 54 (Staub- a Spritzwasserschutz).
Die Motoren wurden nach DIN EN 60 034/IEC 34-1 und Temperaturklasse F entwickelt. Die dreiphasigen Geräte haben eine zulässige Toleranz +/- 10% bei konstanter Spannung und +/- 5% bei schwankender Spannung, die einphasige Geräte wurden mit einer +/- 5% zulässiger Toleranz entworfen. Sollten aber nur 90 % des höchstzulässigen Überdrucks genutzt werden, erhöht sich die zulässige Schwankungsbreiteauf den Wert +/- 10%. Die Toleranz der Frequenz beträgt maximal +/- 2%.
|

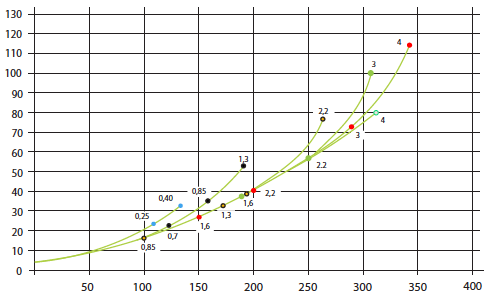

Leistungskurven INW Zweistufige Verdichter / Vakuumpumpen mit Seitenkanal |
 |
 |
|
Verdichter / Vakuumpumpen mit Seitenkanal |
 |
|
|
Die Gebläse/Luftpumpen INW entsprechen den Anforderungen der Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. |
 |
Die Gebläse und Luftpumpen INW mit Seitenkanal entsprechen der Maschinen-Richtlinie der Europäischen Gemeinschaft (CE). |
