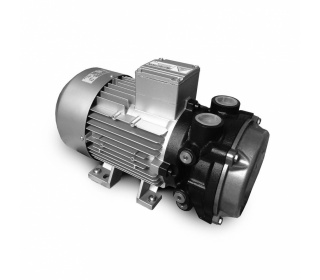

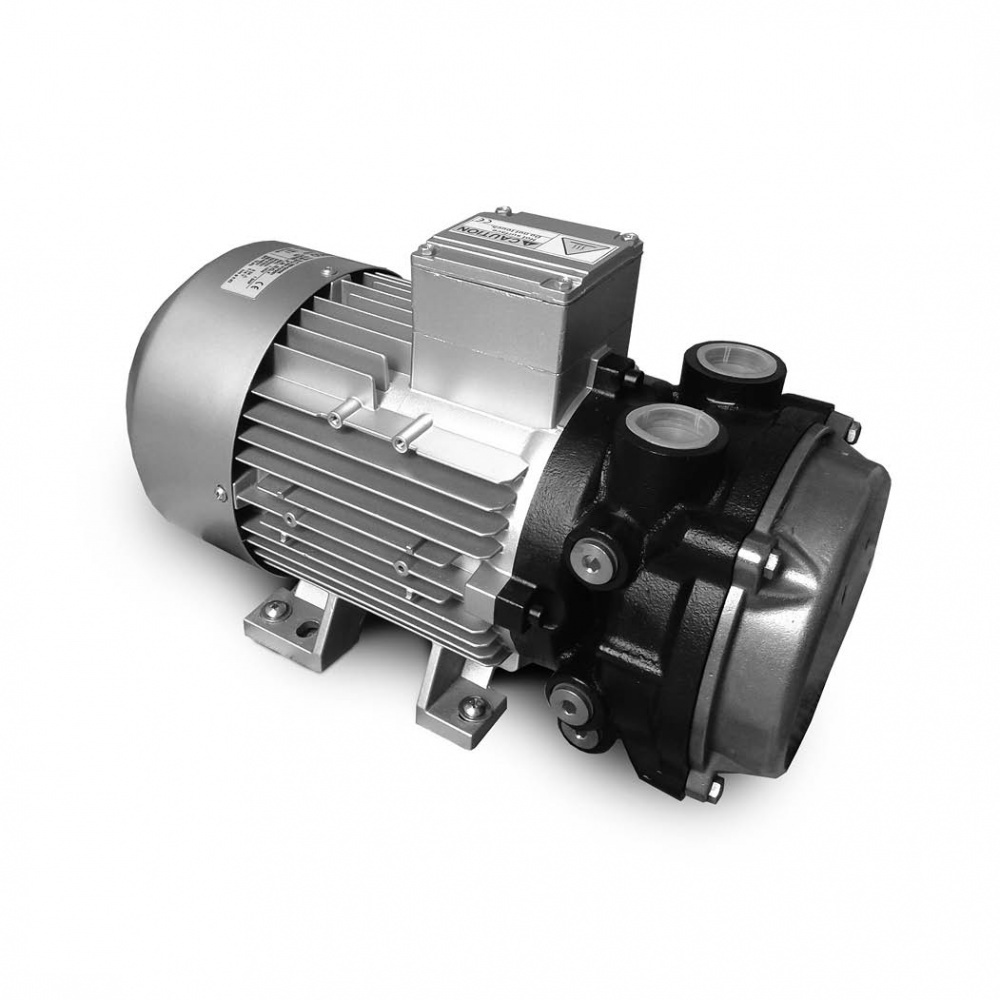

Flüssigkeitsring-VakuumpumpenWasserringpumpen, Flüssigkeitsringpumpen oder Flüssigkeitsring-Verdichter genannt
Charakteristik
- Öl-freier Betrieb
- Geeignet zum Ansaugen von Gasen und Dämpfen
- Erreicht ein relativ tiefes Vakuum
- Kann gleichzeitig mit Gas und Flüssigkeit arbeiten
- Schutz vor Kavitation durch Installation eines Antikavitationsventils
- Sicherer Betrieb mit minimalem Wartungsaufwand
- Sanfter Lauf ohne Vibrationen
- Wirtschaftlicher Betrieb
Anwendungen
- Chemische Industrie
- Lebensmittelindustrie
- Pharmazeutische Industrie
- Papierindustrie
- Verpackungsindustrie
- Verdampfung und Trocknung
Funktionsprinzip:
Das Funktionsprinzip der Flüssigkeitsring-Vakuumpumpe basiert auf dem „Flüssigkeitsringprinzip“. Der Rotor mit festen Schaufeln (1) dreht sich exzentrisch im Stator (2). Durch Zentrifugalkraft bildet sich aus der Betriebsflüssigkeit (3) ein Flüssigkeitsring. In den Kompressionskammern (4) zwischen den Schaufeln und dem Flüssigkeitsring ändert sich der Druck und es entsteht ein Vakuum. Während des Betriebs muss die Pumpe mit einer ausreichenden Menge Betriebsflüssigkeit versorgt werden, um die gewünschte Leistung zu erzielen. Die Betriebsflüssigkeit kühlt die Vakuumpumpe und fängt mögliche Verunreinigungen im angesaugten Gas auf.
| Typ | Frequenz (Hz) |
Saugleistung (m3/h) |
Vakuum (mbar) |
Motor (IP54), 50Hz, 60Hz |
Geräus- chentwick- lung (dB) |
Gewicht (kg) |
Menge an Betriebsflüssigkeit (m3/h) |
Empfohlener Typ des Durchflussmessers |
||
|
Aufnahme- leistung |
Spannung | Strom | ||||||||
| (kW) | (V) | (A) | ||||||||
| Drei Phasen | ||||||||||
| LR 060-H06 |
50 | 28 | 33 | 0,75 | 200-240 Δ/345-415 Y |
4,6 ∆/ 2,5 Y | 62 | 17 |
0,20 |
R-1/R |
| 60 | 32 | 1,1 | 200-240 Δ/345-415 Y | 5,2 ∆/ 3,1 Y | 67 | |||||
| LR 061-H16 | 50 | 48 | 33 | 1,5 | 200-240 Δ/345-415 Y | 7,5 ∆/ 4,3 Y | 65 | 22 | 0,23 | R-1/R |
| 60 | 53 | 2,2 | 200-240 Δ/345-415 Y |
9,2 ∆/ 4,6 Y | 69 | |||||
| Typ | Frequenz (Hz) |
Motordrehzahl RPM |
Saugleistung |
Vakuum (mbar) (abs) |
Motor (IP54), 50Hz, (60Hz)* |
Geräus- chentwick- lung (dB) |
Gewicht (kg) |
Max. Betriebsflüs. im Dauerbetrieb (l/h) |
Max. Betriebsflüs. im interm. Betrieb (l/h) |
Empfohlener Typ des Durchfluss- messers |
||
|
Aufnahme- leistung |
Spannung | Strom | ||||||||||
| (kW) | (V) | (A) | ||||||||||
| Drei Phasen | ||||||||||||
| LRM 25 |
50 | 2850 | 25 | 33 | 0,75 | 345-415 Y | 1,76 Y | 68 | 18 | 500 | 600 | R-2/R |
| LRM 50 |
50 | 2850 | 45 | 33 | 1,5 | 345-415 Y | 3,13 Y | 68 | 23 |
600 | 720 | R-2/R |
| LRM 95 |
50 | 1450 | 75 | 33 | 2,2 | 345-415 Y | 4,83 Y | 65 | 56 | 1700 | 2000 | R/3 |
| LRM 130 |
50 | 1450 | 120 | 33 | 4,0 | 345-415 Δ | 8,15 ∆ | 65 | 73 | 1800 | 2200 | R/3 |
| LRM 255 |
50 | 1450 | 180 | 33 | 5,5 | 345-415 Δ | 11,0 ∆ | 65 | 100 | 3000 | 3600 | R/3 |
| LRM 325 |
50 | 1450 | 300 | 33 | 7,5 | 345-415 Δ | 15,0 ∆ | 72 | 132 | 3200 | 3900 | R/3 |
| LRM 455 |
50 | 1450 | 400 | 33 | 11,0 | 345-415 Δ | 21,2 ∆ | 72 | 205 | 3800 | 4600 | R/4 |
| ENG - Vacuum pumps Rotary vane RV, Piston pumps VP, Luquid ring pump LRDatasheets (pdf/3MB)
|
|
|||||||||||||
Möglichkeit der Materialgestaltung in AISI für die Modelle LRM 25 - LRM 455 |
