Model D-EL

Typ

Messbereich m3/h

Gewindeanschluss G

Eingefügte Flansche DN

D-EL-15 0,5 - 5 1/2” --
D-EL-20 0,8 - 8 3/4” --
D-EL-25 1,5 - 15 1” --
D-EL-32 2 - 20 1 1/4” --
D-EL-40 3,5 - 35 1 1/2” DN 40
D-EL-50 7 - 70 2” DN 50
D-EL-65 10 - 110 -- DN 65
D-EL-80 18 - 180 -- DN 80
D-EL-100 25 - 250 -- DN 100



Hinweis:

Der Durchflussmesser muss so angebracht werden, dass vor und hinter ihm eine gerade Rohrleitung in der Länge der 10-fachen Rohrnennweite (10 x DN) vorhanden bleibt. Dies ist wegen der Genauigkeit der Messung unbedingt einzuhalten.

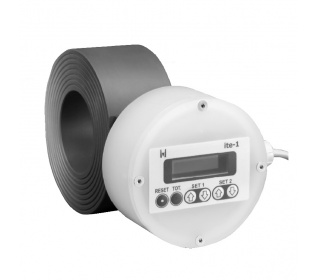

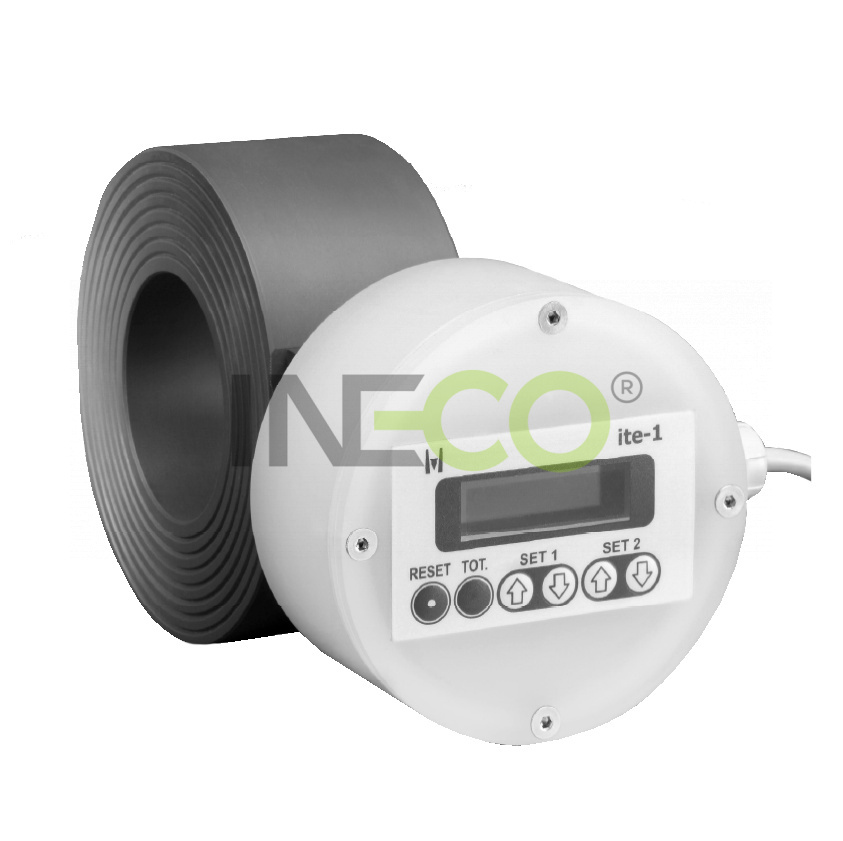

D-EL Anzeige - Flanschverbindung

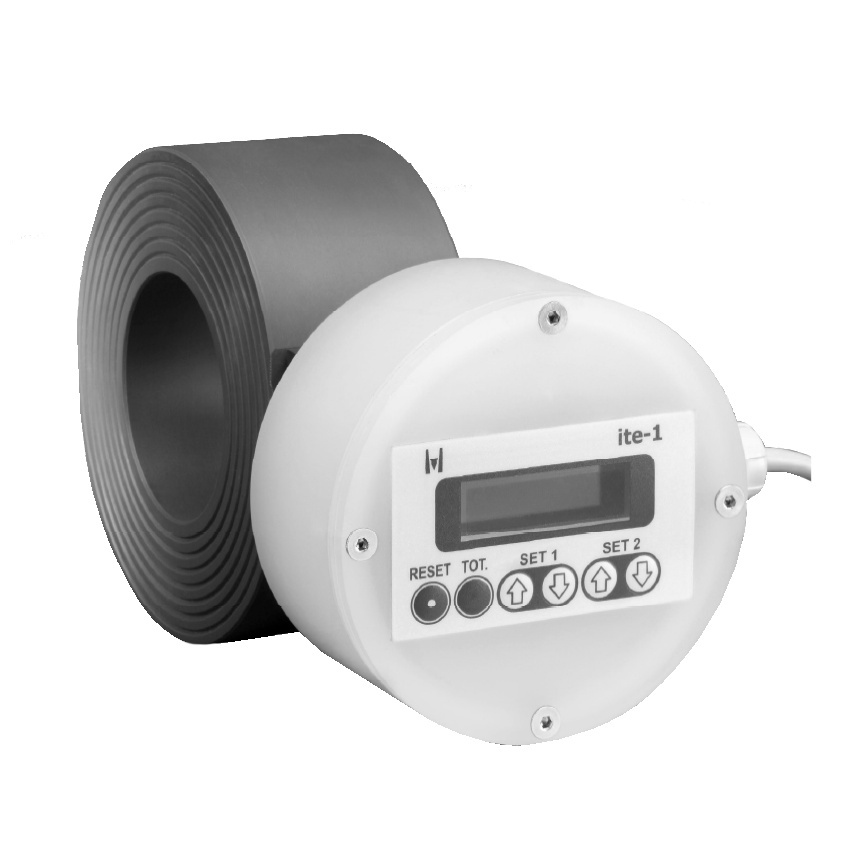

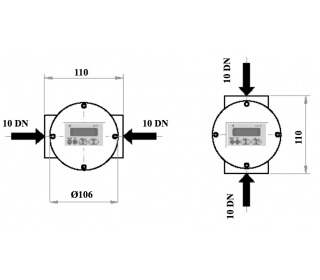

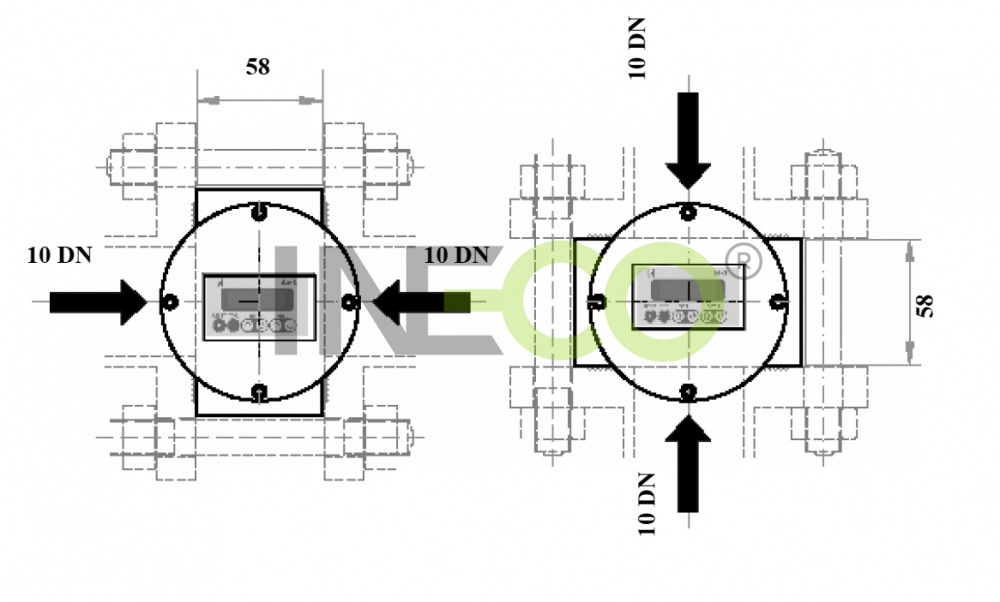

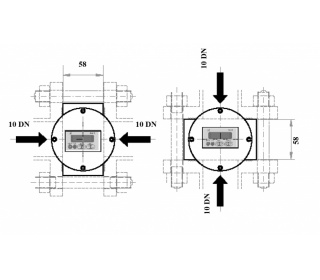

D-EL Anzeige - FlanschverbindungD-EL Anzeige - Flanschverbindung Maßangaben

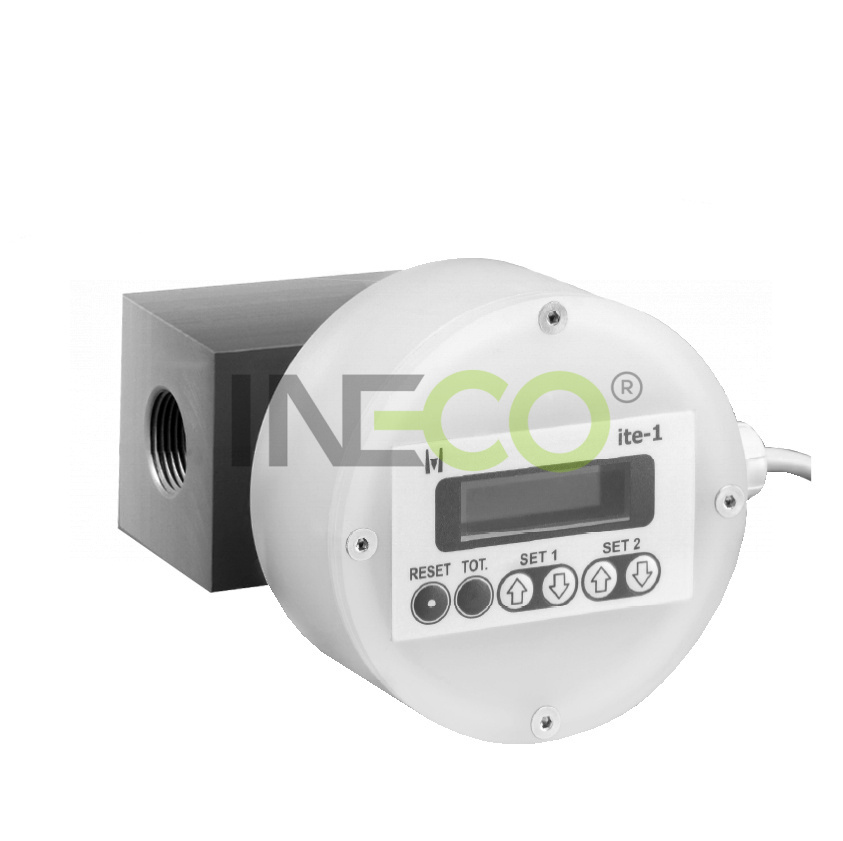

D-EL Anzeige - Gewindeanschluss

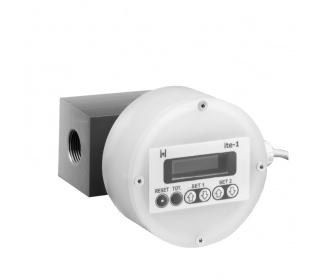

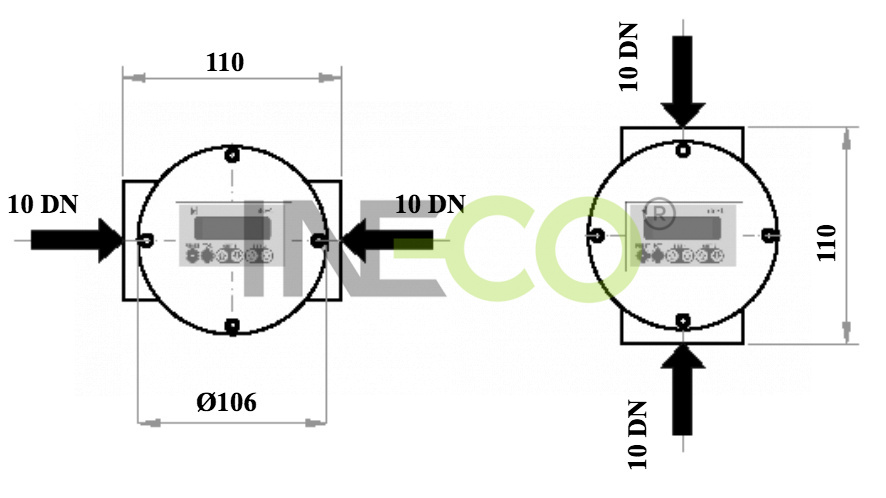

D-EL Anzeige - GewindeanschlussD-EL Anzeige - Gewindeanschluss Maßangaben

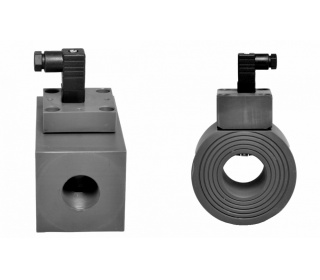

D-EL Impulsausgang - Gewindeanschluss / Flanschverbindung

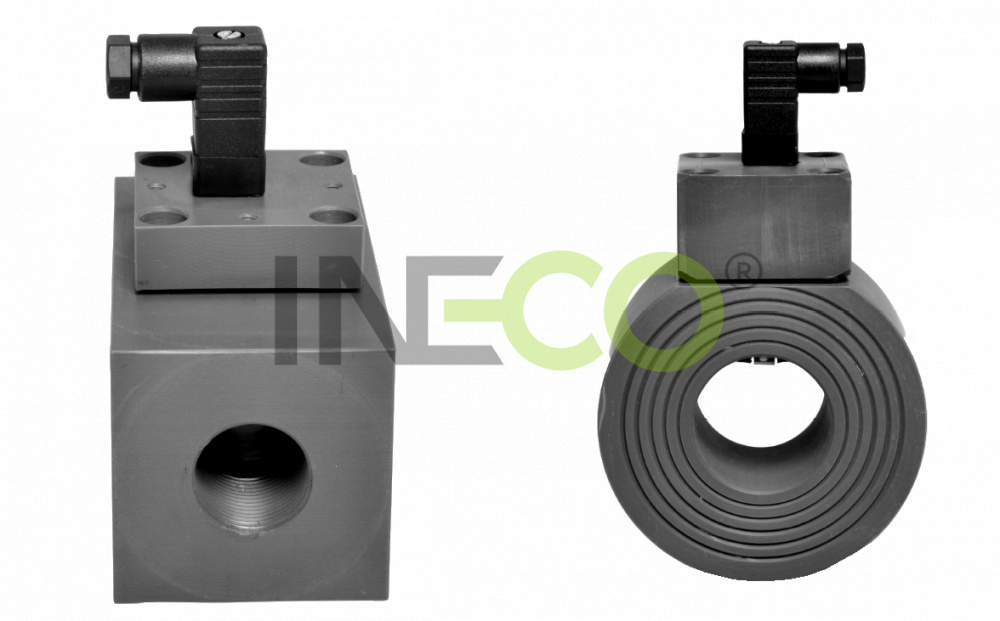

D-EL Impulsausgang - Gewindeanschluss / Flanschverbindung

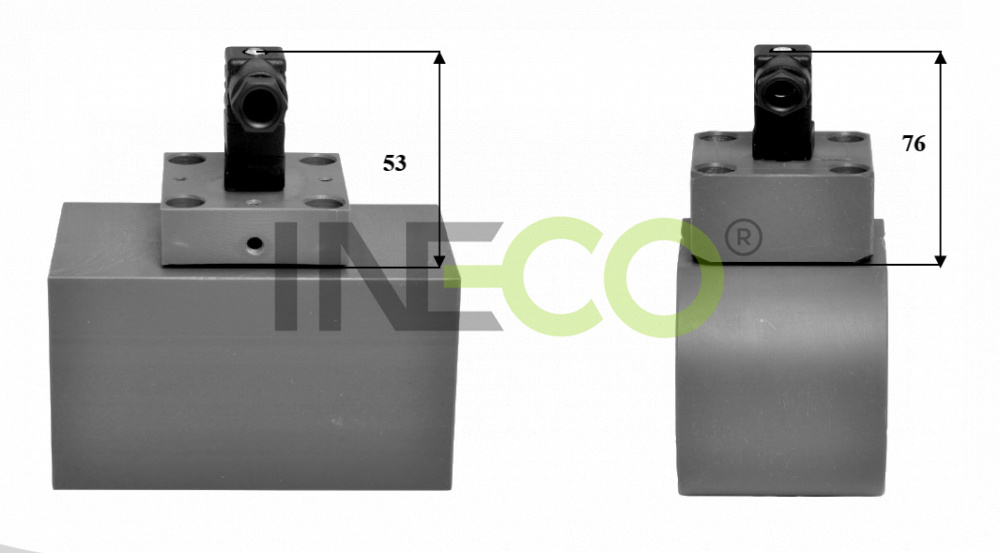

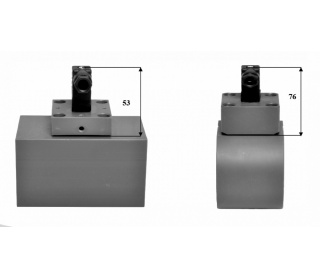

D-EL Impulsausgang - Gewindeanschluss / Flanschverbindung - Maßangaben


D-EL Impulsausgang - Gewindeanschluss / Flanschverbindung - Maßangaben

Sollten Sie an der Ausarbeitung eines Preisangebots interessiert sein, füllen Sie bitte unseren Anfragebogen aus.
