Durchflussmesser aus Akrylat (PMMA)Model R zum Messen kleiner und mittlerer Durchflüsse
Durchflussmesser aus Akrylat (PMMA) zum Messen kleiner und mittlerer Durchflüsse

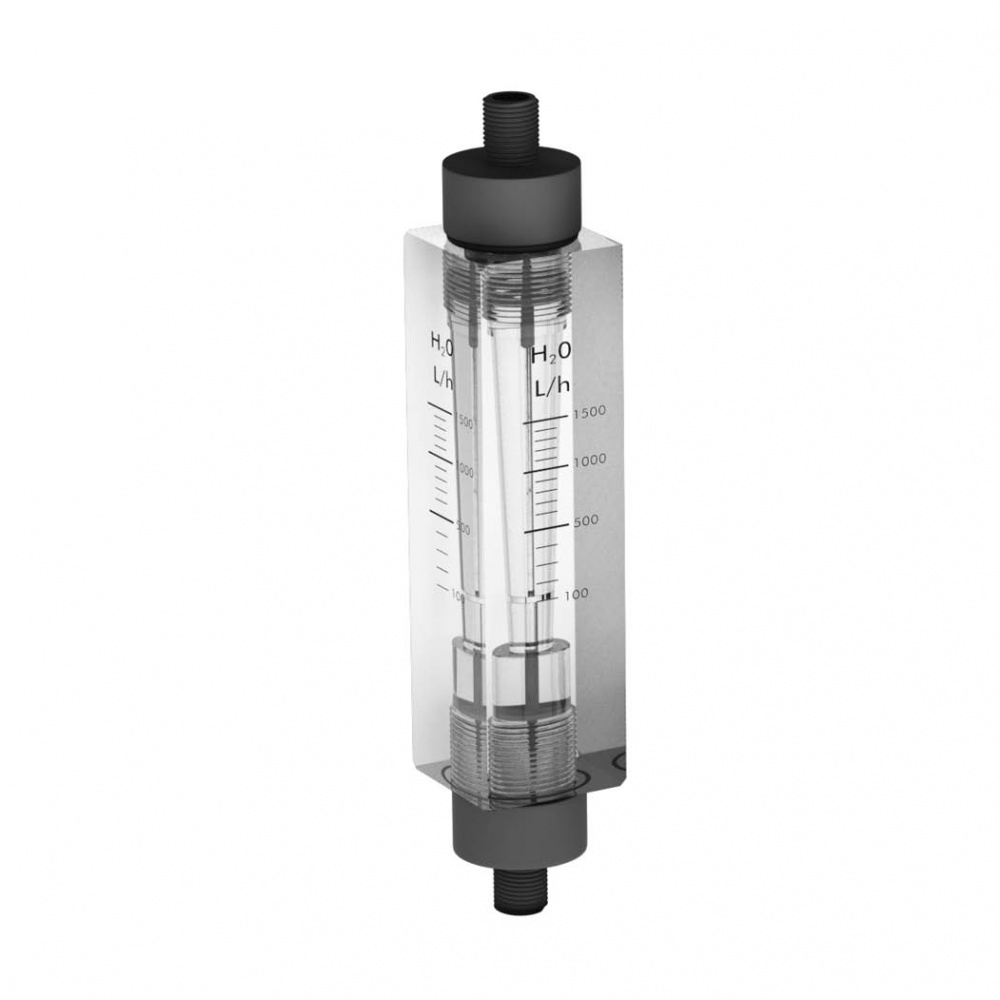

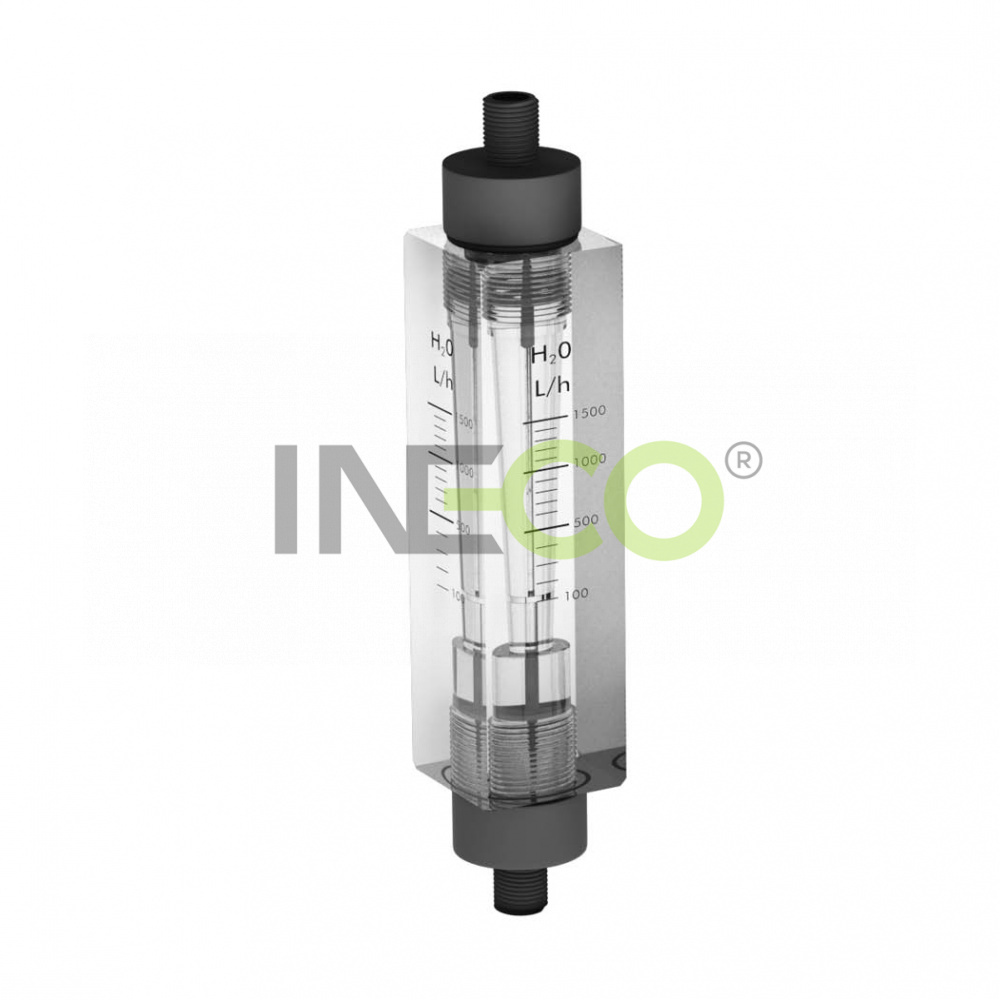

Die Durchflussmesser „R“ bestehen nur aus Polymethylmethakrylat (PMMA) mit kalibriertem poliertem konischem Messloch, das direkt im Gehäuse angebracht ist. Die max. Temperaturbeständigkeit beträgt 70 °C. Der geführte oder lose Schwimmer besteht aus verschiedenen Werkstoffen: Edelstahl AISI 316, Hastelloy, PVC, PTFE, Moplen, usw.
Die Durchflussmesser können einen seitlichen oder achsialen Gewindeanschluss oder einen achsialen Flanschanschluss haben. Die Durchflussmesser können auf Anfrage auch für PN16, PN25, PN40 hergestellt werden.
Auf Anfrage können die Durchflussmesser mit der Anzeige min./max. Durchfluss geliefert werden.
Max. Temperaturbeständigkeit: 70 °C.
Max. geprüfter Druck: 10 bar, PN16, PN25, PN40.
Genauigkeit des Geräts: +/- -5 %.
| Typ | Wasser l/h | Luft m3/h |
Gewindeanschluss | seitlicher Anschluss | ||||||
| DN | A | B | C | DN | A | B | C | |||
| R1 | 120 | 6 | 1/2” | 127 | 35 | 40 | 15 | 127 | 60 | 35 |
| 200 | ||||||||||
| 300 | 8 | |||||||||
| 400 | ||||||||||
| 500 | 10 | |||||||||
| R2 | 600 | 15 | 1/2” | 160 | 40 | 45 | 15 | 160 |
80 | 40 |
| 800 | ||||||||||
| 1200 | 3/4” | 20 | ||||||||
| 1500 | 25 | |||||||||
| 2000 | 1” | 25 | ||||||||
| R3 | 3000 | 40 | 1” | 190 | 40 | 50 | 25 | 190 | 80 | 45 |
| 4000 | ||||||||||
| R4 | 6000 | 60 | 1” | 190 | 40 | 60 | 40 | 190 | 80 | 60 |
| 8000 | 1 ¼“ | |||||||||
| 12000 | 100 | 1 ½“ | ||||||||
| Typ | seitlicher Gewindeanschluss | |||||
| DN | A | B | C | E | I | |
| R1 | 3/8” - 1/2” | 127 | 15 | 40 | 40 | 95 |
| R2 | 1/2” - 3/4” - 1” | 160 | 15 | 45 | 45 | 115 |
| R3 | 3/4” - 1” | 190 | 15 | 50 | 50 | 125 |
| seitlicher Gewindeanschluss | achsialer Gewindeanschluss | achsialer Flanschanschluss |
|
|
 |
 |
