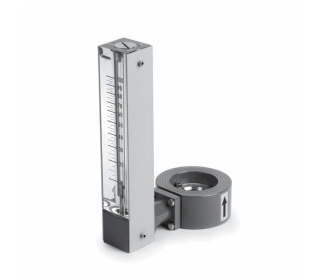

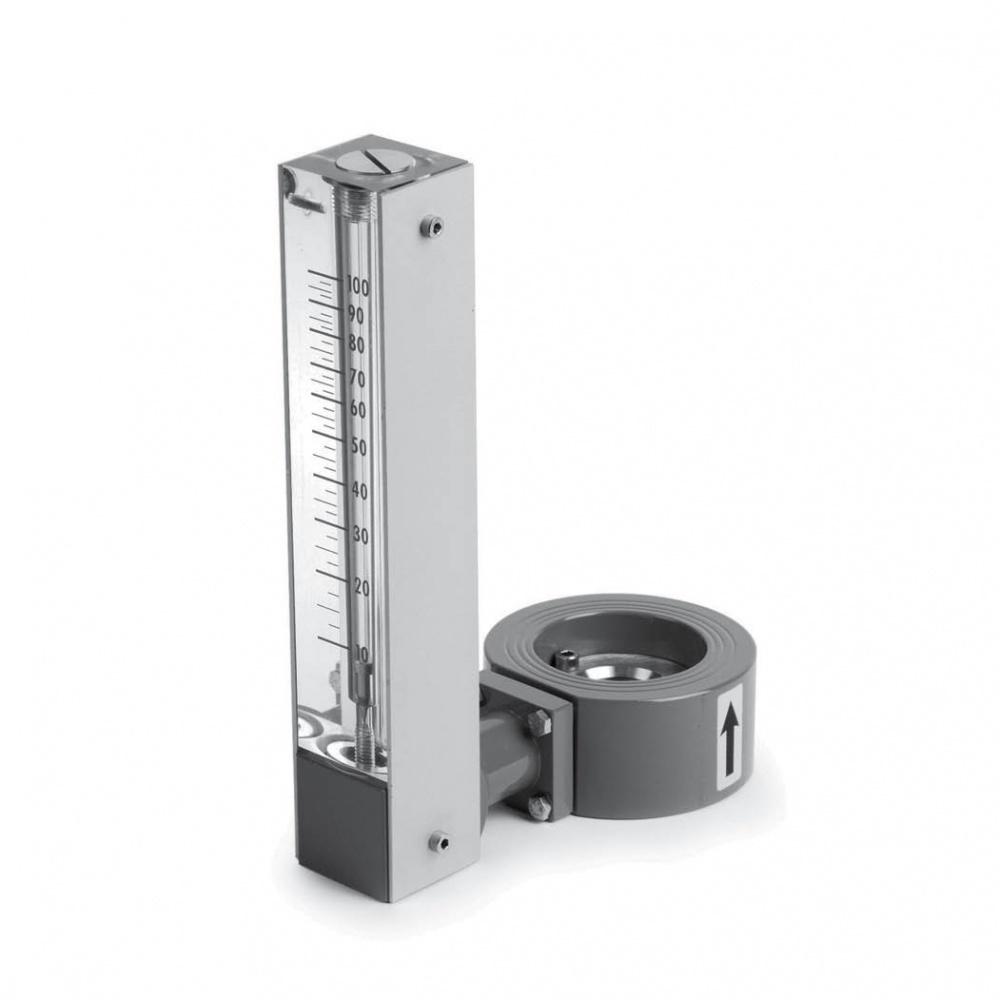

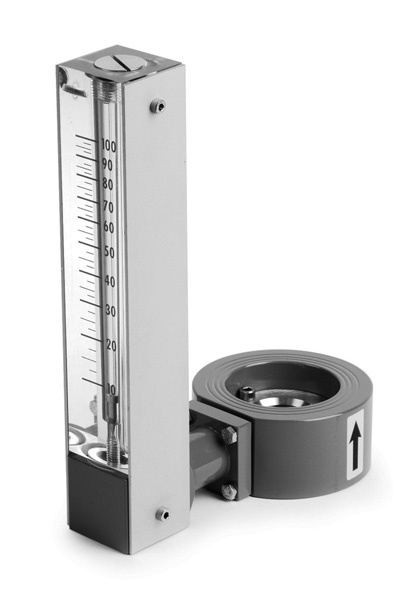

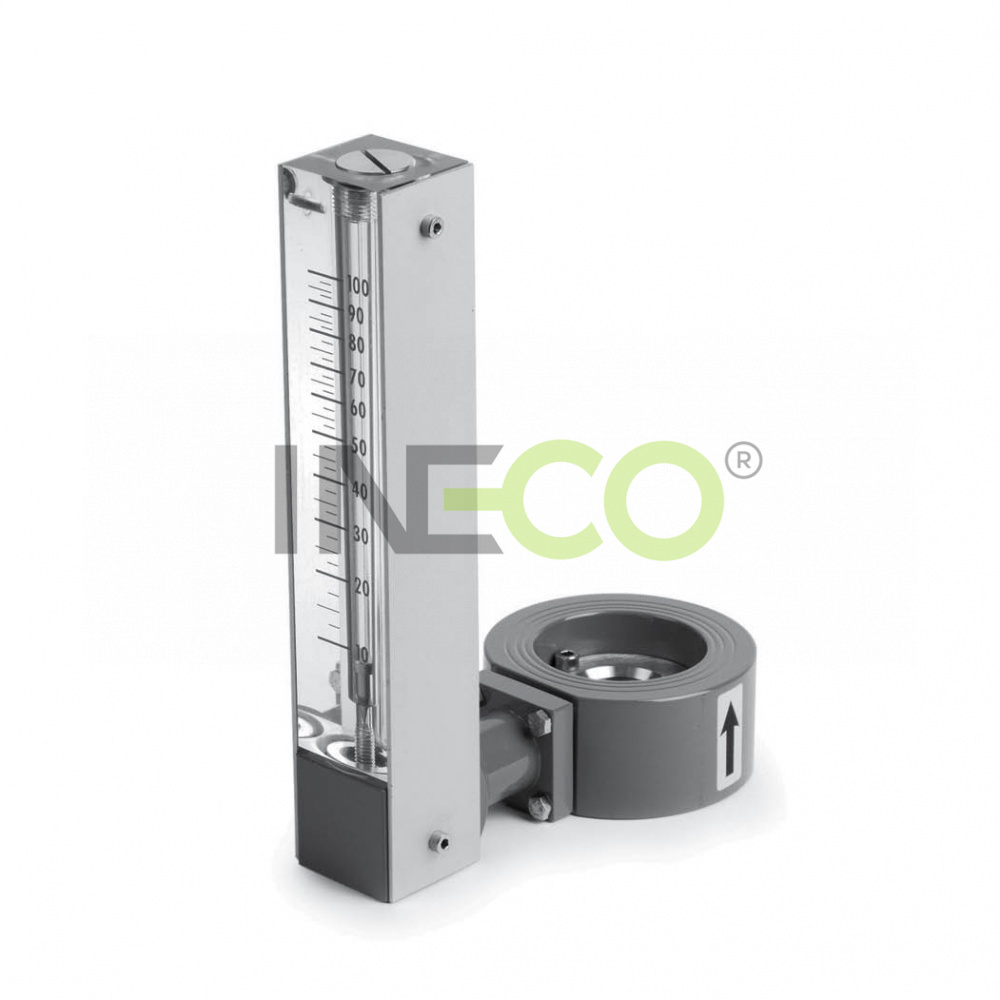

Direkt ablesbare DurchflussmesserModel PD für mittleren Durchfluss
Der PD Durchflussmesser ist kompakt, leicht und mit einem Sichtteil des Messbereichs im transparenten Teil des stoßfesten Polymethylmethakrylat (PMMA) ausgestattet. Die max. Temperaturbeständigkeit beträgt 70 °C. Dieser Durchflussmesser wird dort eingesetzt, wo die Prüfung und Messung eines großen Bereichs beim Raummangel notwendig ist. Er ist nur für horizontale Rohrleitungen geeignet. Die Wartungen und Reinigungen des Akrylatmessgeräts verlaufen sehr einfach. Die Baureihe der „PD“ Durchflussmesser ist für Abwasseranlagen, nichtbrennbare Flüssigkeiten, Weinindustrie, Heizwerke usw. gut geeignet.
Max. Temperaturbeständigkeit: 70 ℃.
Max. geprüfter Druck bei der Metallausführung: 16 bar.
Max. geprüfter Druck bei der Kunststoffausführung: 8 bar.
Genauigkeit: +/- 5 %.
| Typ |
Max. mögliche Bereiche WASSER m3/hodl/h |
UNI PN 10 |
ASA 150 | ||||

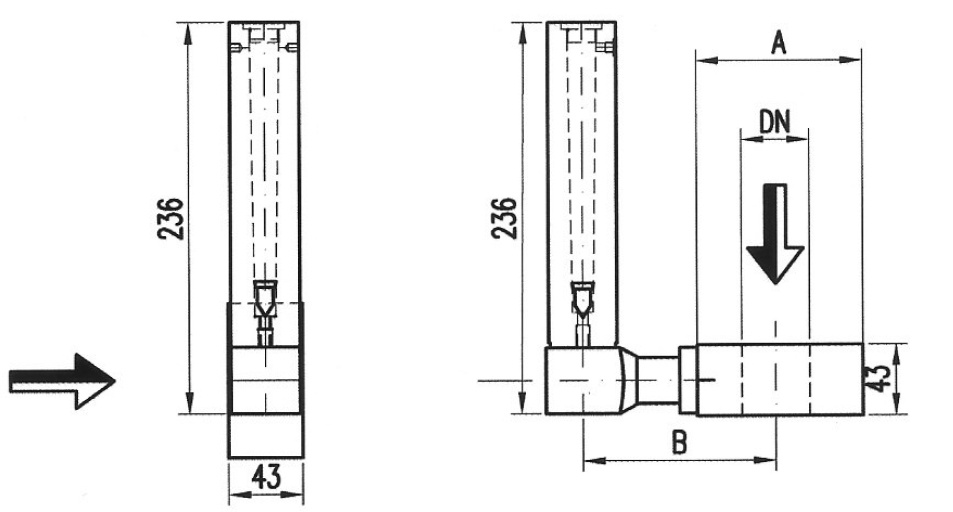

| DN | A |
B |
DN |
A | B | ||
| PD-40 | 11 - 15 - 24 - 32 |
40 | 92 |
110 |
1 ½“ | 83 |
107 |
| PD-50 | 25 - 35 - 54 - 70 |
50 |
107 |
120 |
2” | 102 |
123 |
| PD-65 | 40 - 54 - 80 - 110 |
65 | 127 |
130 |
2 ½“ | 121 |
127 |
| PD-80 | 70 - 95 - 130 - 180 |
80 | 142 |
138 |
3” | 134 |
134 |
| PD-100 | 80 - 110 - 180 - 250 |
100 | 162 | 149 | 4” | 172 |
154 |
| PD-125 | 160 - 220 - 300 - 400 |
125 |
192 | 164 |
5” | 194 |
165 |
| PD-150 | 180 - 250 - 400 - 520 | 150 | 218 |
177 | 6” | 220 |
178 |
| PD-200 | 320 - 420 - 700 - 900 | 200 |
273 |
205 |
8” | 277 |
207 |
 |
 |
Hinweis: Der Durchflussmesser muss so angebracht werden, dass vor und hinter ihm eine gerade Rohrleitung in der Länge der 10-fachen Rohrnennweite (10 x DN) vorhanden bleibt. Dies ist wegen der Genauigkeit der Messung unbedingt einzuhalten. |
