Direkt ablesbare DurchflussmesserModel M/K

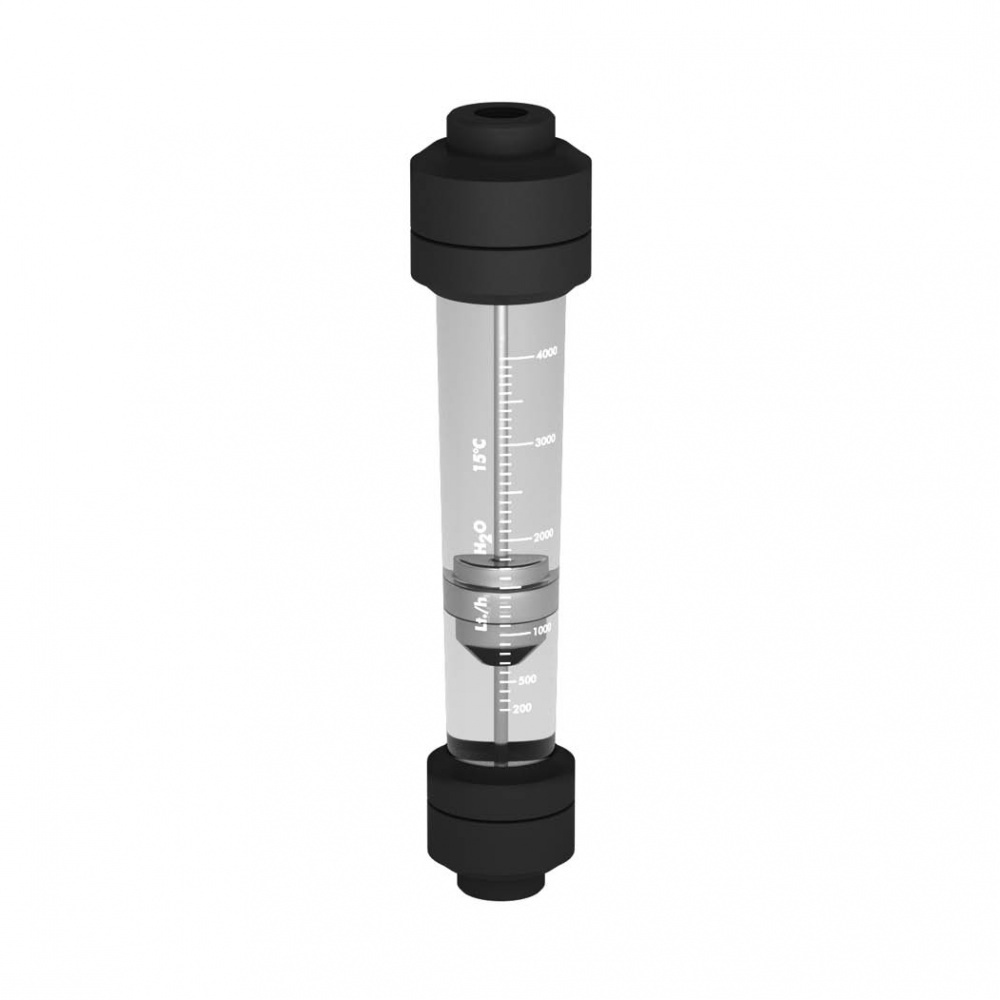

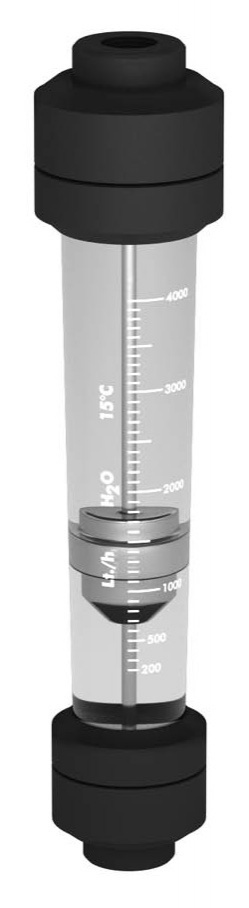

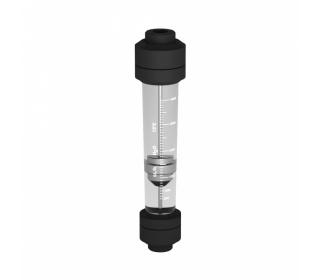

Direkt ablesbare Durchflussmesser
Der Normanschluss ermöglicht einen schnellen Einbau und reduziert die Wartungszeit. Das Gehäuse besteht aus Antacid-PVC (die max. Temperaturbeständigkeit beträgt 75 °C), auf Anfrage kann der Durchflussmesser aus Polypropylen hergestellt werden, wodurch die Betriebstemperaturerhöhung bis auf 100 °C erhöht werden kann. Der Schwimmer wird aus Edelstahl AISI 316 hergestellt, nach kundenspezifischen Anforderungen kann er auch aus PVC, PTFE usw. ausgeführt werden.
Die Durchflussmesser haben einen achsialen Gewindeanschluss.
Max. Temperaturbeständigkeit: Antacid-PVC: 75 °C, Polypropylen: 100 °C.
Maximaler geprüfter Druck: 10 bar.
Genauigkeit: +/-5%.

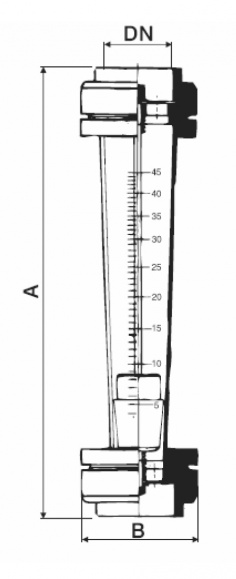

| Typ |
Wasser l/h |
Luft m3/h |
Gewindeanschluss DN |
A |
B |
MKF |
320 | 6 | 1/2” |
430 |
80 |
| 420 | |||||
| 600 | 8 | 3/4” |
430 | 80 | |
| 800 | 10 | 1” |
|||
| MKE | 1200 | 20 | 3/4” | 430 | 100 |
| 1500 | 1” | ||||
MKD/4 |
2000 | 40 | 3/4” |
430 | 100 |
| 2500 | 1” | ||||
| 3500 | 1” | ||||
| MKD/5 | 4000 | 60 | 1” |
430 |
100 |
| 5000 |
1 ¼“ | ||||
| 6000 |
1 ½“ | ||||
| MKC | 5000 | 80 |
1 ¼“ 1 ½“ |
540 | 100 |
| 6000 | |||||
| 8000 | |||||
| MKB | 10000 | 130 | 1 ½“ 2” |
540 | 120 |
| 12500 | |||||
| 15000 | |||||
| MKA | 20000 | 160 |
2” 3” |
540 | 140 |
| 25000 | |||||
| 30000 | |||||
| 37000 | 250 | ||||
| 45000 |
 |
 |
